Model seçim işlemini iki farklı fonksiyon üzerinde açıklayacağız. İlk olarak bir yüzeyin silinmesi ve ardından seçili yüzeyin renginin değiştirilmesi. İki fonksiyon da aynı seçim döngüsüyle gerçekleştirilecek.
../CAMDisk/Samples/P.igs dosyasını açın
ve şu komutu verin
Menüden Duzenle -> Sil

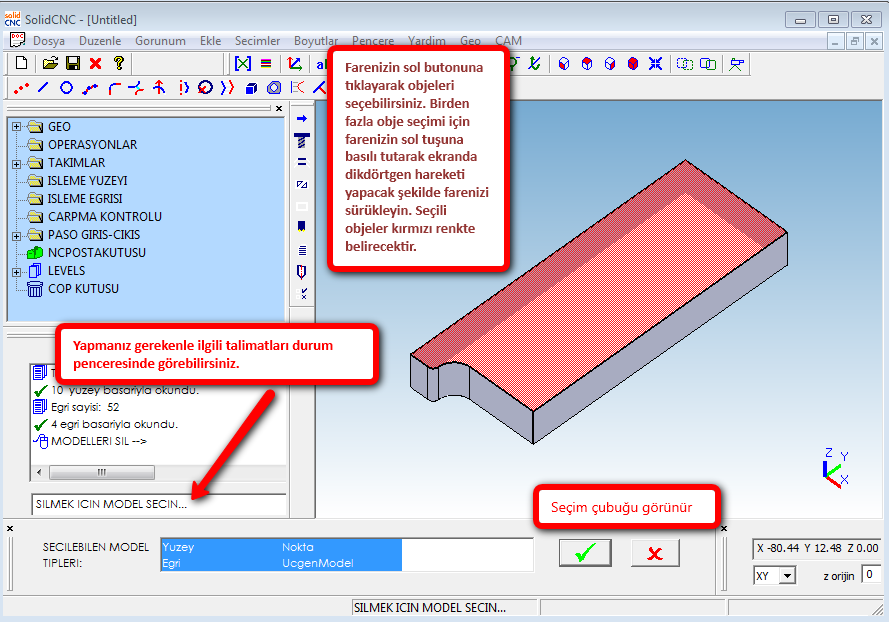

Programın alt bölümünde seçim çubuğu görüntülenecektir.
|
Eğer seçtiğiniz yüzey yanlışsa ve geri almak istiyorsanız shift tuşuna basılı tutarak seçtiğiniz yüzeye tıklatın |
|
|
Seçim işlemini gerçekleştirdikten sonra seçim çubuğundan yeşil onay butonuna basmalı ya da sağ tıklama yapnalı ya da enter tuşuna basmalısınız. |
Silme işlemini gerçekleştirmek için grafik ekranından seçim işlemini yaptıktan sonra seçim ekranında yeşil onay
butonuna basın.
Seçili yüzeyler silinecektir.
İkinci alıştırma olarak seçili eğrinin rengini değiştireceğiz. Menüden
düzenle->görsel özellikler komutunu verelim
Seçim döngüsü tekrar başlayacaktır. Seçim çubuğundan seçilebilen tipler ayarlanabilir. Burada sadece Eğrileri seçilebilir hale getirin.
Seçim çubuğunda vurgulanmış tipleri grafik ekrandan seçebilirsiniz. Eğri yüzeyler için seçim yapmak isterseniz seçilebilen model tipleri içinden yüzey tipine tıklayarak iptal edin ve sadece eğriler aktif kalsın. Artık yüzeyleri grafik ekrandan seçemeyeceksiniz. Farenizin sol tuşuna basılı tutarak dörtgen kutu hareketi yaparak nesnenin tamamını seçili hale getirdiğinizde sadece eğrilerin seçildiğini göreceksiniz.
Seçiminizi tamamladığınızda onaylayarak bunu sisteme bildirmelisiniz
|
|
Seçimi onaylamak için aşağıdakilerden herhangi birini yapmanız yeterlidir
|

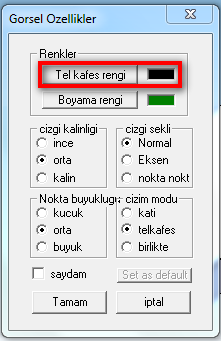

Seçim işleminin ardından görsel özellikler dialog kutusu ekranda belirir. Bu ekrandan tel kafes rengini değiştirebilirisiniz.
Programda model seçimi bir çok fonksiyonda kullanılır. Örneğin açtığınız parçanın konumunu değiştirmek isterseniz öncelikle taşıma işleminin uygulanacağı yüzey ve eğrileri seçmeniz beklenir. Ekrandan taşıyacağınız yüzeyleri seçip onaylayarak işleme devam edersiniz. Başka bir örnekte spline oluşturmaktır. Spline oluşturma fonksiyonu en başta kullanıcıdan splinın geçeceği noktaları seçmesini bekler. Bu da bir seçim döngüsüyle olur
