Bir çok fonksiyon vector seçimine ve yön tanımlamasına ihtiyaç duyar. Örneğin eğriyi uzatıp yüzey oluşturmak için vektör seçimi kullanılır. SolidCNC yön tanımlamalarında vektör seçim döngüsünü kullanır.
Şimdi kamera yönünü belirlemek için yön seçiminin kullanımını göstereceğiz. Kamera doğrultusu belirlemek için menüden görünüm->bakış yönü tanımla komutunu verin. Komut verildiğinde vektör seçimi aktif hale gelir kamera doğrultusunu değiştirmek için kullanıcıdan bir vektör tanımlaması beklenir.

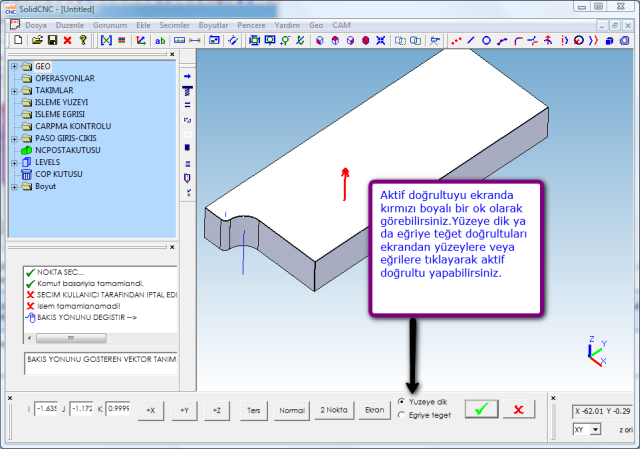

Mevcut doğrultuyu değiştirmek için seçim çubuğundan X, Y, Z asal doğrultularından birini seçebilirsiniz. Mevcut doğrultuyu ters çevirmek ters butonuna tıklamak gerekir. Eğer ekrandan bir yön seçecekseniz , yüzey normali veya eğriye teğet opsiyonlarından istediğinizi seçin ve ekrandan yüzey veya eğrilerin üstüne tıklayarak aktif doğrultuyu değiştirin. Aktif doğrultu ekranda kırmızı renkli bir okla çizilir.
|
Aktif doğrultu istediğiniz yön olunca vektör seçimi işlemini tamamlamak için seçim çubuğundan yeşil onay butonuna tıklamalısınız. Veya sağ tık ile ya da enter tuşuna basarak da vektör seçimini tamamlayabilirsiniz. İşlemi iptal etmek için klavyeden escape tuşuna ya da seçim barından kırmızı iptal butonuna basınız. |
Tamam butonuna tıkladığınızda kamera bakış açısı belirlediğiniz yönde olacak şekilde görüntü değişir
