SolidCNC bir fonksiyon için üç boyutlu nokta girilmesi gerektiğinde nokta seçimini aktif hale getirir.
Nokta seçimini göstermek için boyut oluşturacağız. Boyutlandırma fonksiyonunu başlatmak için araç çubuğundan şu düğmeye basın
veya Boyutlar -> Boyutlandırma menu komutunu verin.

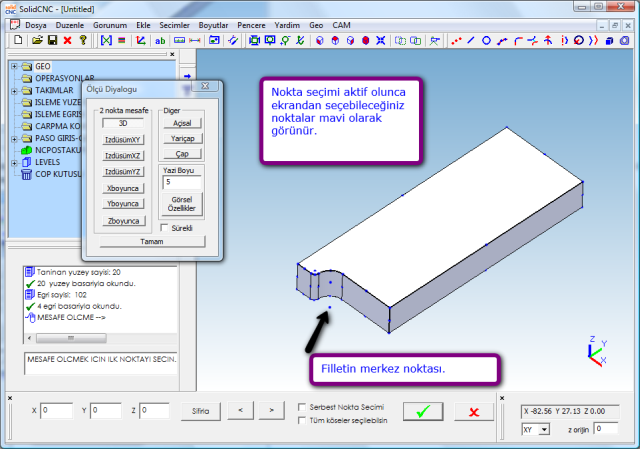

Ölçü diyaloğu ekrana geldiğinde seçim ekranında nokta seçimi tanımlama ekranının aktif olduğunu görebilirsiniz.
Programın alt bölümünde gözüken bu araç ile program sizden nokta koordinatları tanımlamanızı veya grafik ekranında nokta seçimlerinizi yapmanızı bekler. Grafik ekranında bir noktaya tıkladığınızda program bir sonraki aşamaya geçer. Ölçülendirme için 2 nokta seçimi yapılması gerekir. Birinci nokta seçiminden sonra nokta seçim döngüsü ikinci noktanın seçilmesini ister.

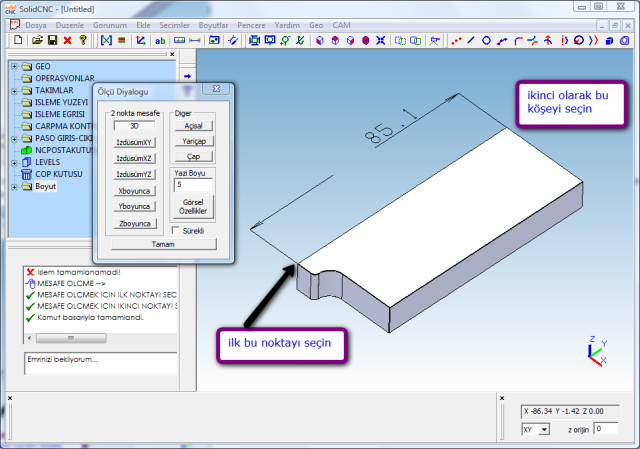

İki nokta seçimini gerçekleştirdikten sonra aralarındaki mesafe gösterilir
İkinci alıştırma olarak ekranda bazı noktalar oluşturacağız. Bunun için araçlar menüsünden
veya geo->nokta oluştur komutunu verelim.

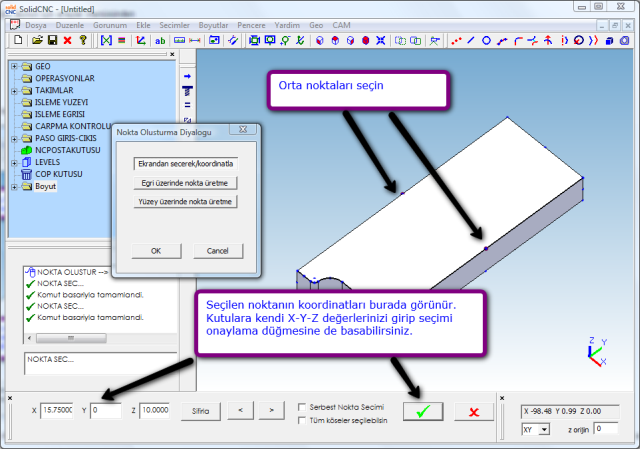

Nokta oluşturma dialog ekranı belirir. Seçim ekranında koordinat belirleme kutuları görünür. Bu kutulara koordinatları girdikten sonra tamam butonuna tıklatarak ekranda noktalar oluşturabilirsiniz.
Bir çok fonksiyon nokta seçim işlemini kullanır. Örneğin iki nokta arasında öteleme, bir nokta etrafında rotasyon, ölçekleme. Bir geometriyi ölçeklendirme için orjini seçilmelidir. Çizgi oluşturmak için grafik ekranında iki nokta seçilir. Tüm bunlar nokta seçim işlemi ile gerçekleştirilir.
